悬臂货架设计草图和效果图解析

应无锡某企业的要求，本公司近日为其设计了三十组悬臂货架，因该公司仓库场地较小，比较局促，悬臂货架采用了双悬臂的方案，以方便充分利用仓库空间。

该企业所需仓储的货物质量较大，对承载要求极高，经测算，采用6单架组合，6支悬臂，每支承载500kg。因其是上下两层结构，单个立柱需要承受双倍的重量，所以在立柱设计规格上，比之一般的货架采用的规格更大立柱截面300*90*2.0采用C型钢材，（如下图标识）。

关于臂长，可以看图中实际效果图，该企业索要存贮圆柱形的货物，为了防止货物滚动不定，在悬臂设计的时候需要切合货物的直径，最多可以放宽3公分。这点设计在此次案例中较为重要。

以此为例，诸位读者在定制悬臂货架的时候，底座和立柱的规格可以根据承载上限再放宽点，以便日后货架的工作时间能更长久。

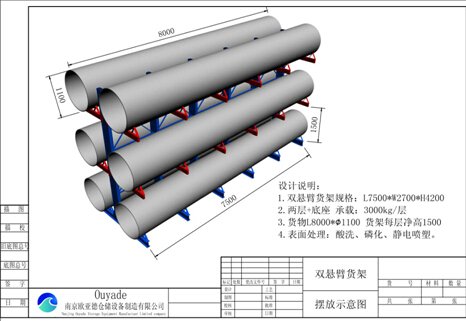

下图为实际效果图，这种类型的图片一般都可以在pdf阅读器中全角度观看，基本就是以后的成型模型，具有很强的实用性。
